試作基板を製作するには...

  • 回路パターンのデータをご用意下さい.

    1. 回路図を(弊社でパターン設計の後)使う
    2. PCB CADのデータを使う
    3. Gerberデータを使う
    4. その他(別の方法で回路パターンデータを起す)
    データについては,“データに関して”を参照下さい.

  • “生銅板”から回路パターンを削り出すための処理(アイソレート/isolate)をします.

    • アイソレートする際のバリエーションについてはお問い合わせ下さい.
    　通常は下記の様になります
    　　・シングル アイソレーション
    　　・シングル アイソレーション + エンドミル
    　　・シングル アイソレーション + エンドミル (rob out)
    　(※処理が多くなると時間がかかります)

  • アイソレートされたデータから“生銅板”をミーリングします.

    • ミーリングする際の基板は,片面ガラエポ / 両面ガラエポ / 両面ガラエポ
    (半田メッキ) があります.
    ・その他の材料についてはお問い合わせ下さい.


  • データに関して　(Update on 3/Jul./1997)

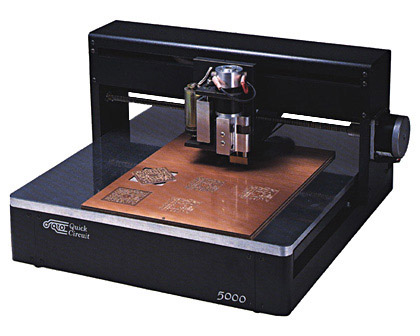

    • Quick Circuit Model 5000の画像


    □Quick Circuit Model 5000の仕様
