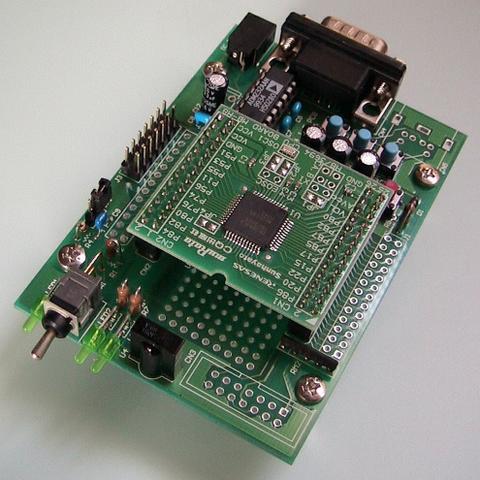

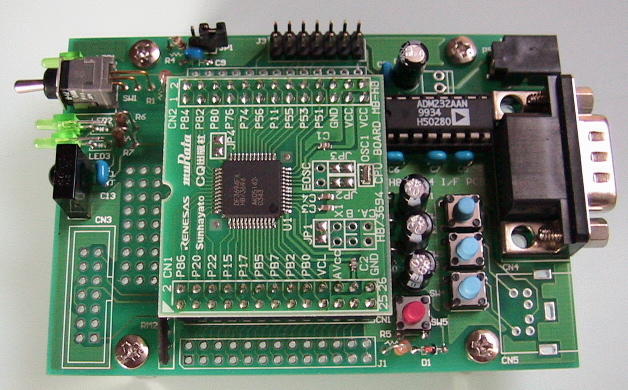

各社からインターフェース基板(拡張ボード/ベースボード)が発売されておりますが 実験/評価向けの感が強く実装向けの感じが余りしない為,多少機能は犠牲にしつつも それなりに実用的な基板を設計しました. (19-Apr-2004) |
|
|

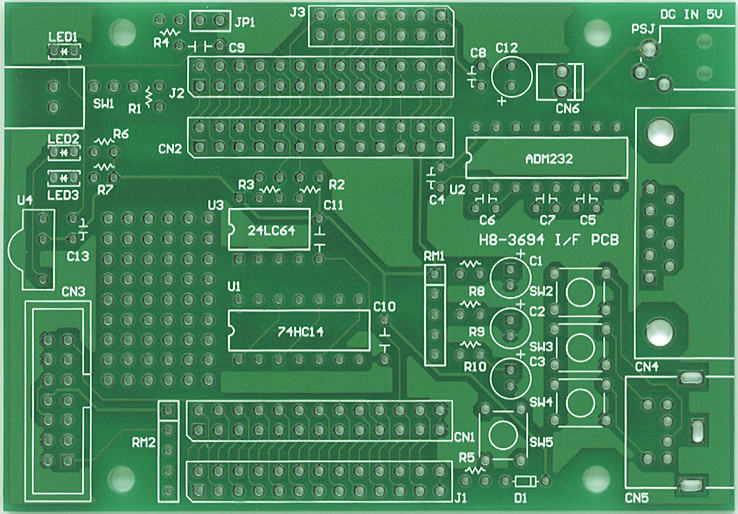

E7エミュレータ端子,LCD用端子,I2CシリアルEEPROM,赤外線受光モジュール FR-4,t=1.6[mm],両面スルーホール,64 x 92.5[mm] タカチ電機 US-75に収まるサイズ |
|

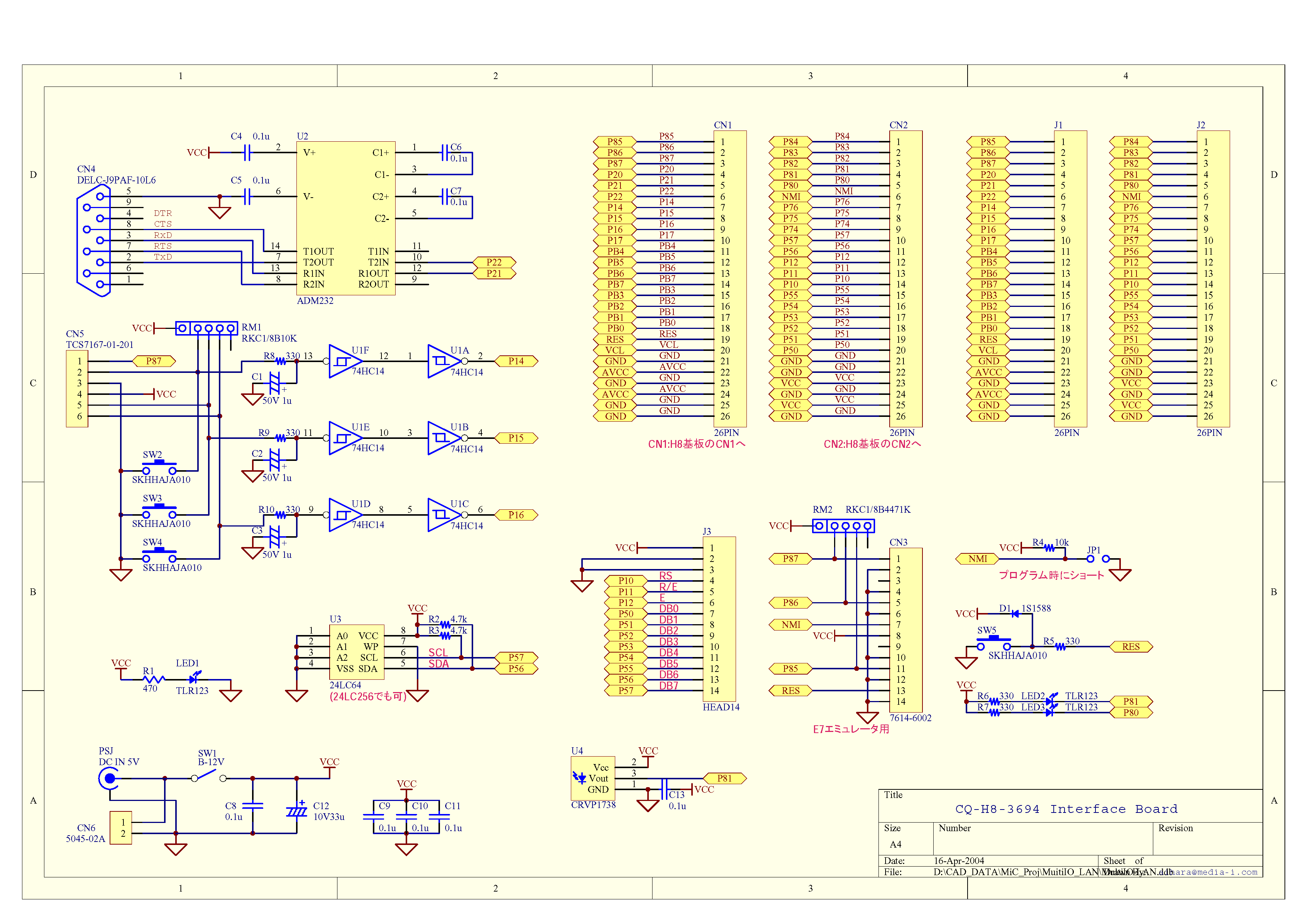

| 回路図 | 部品表 |

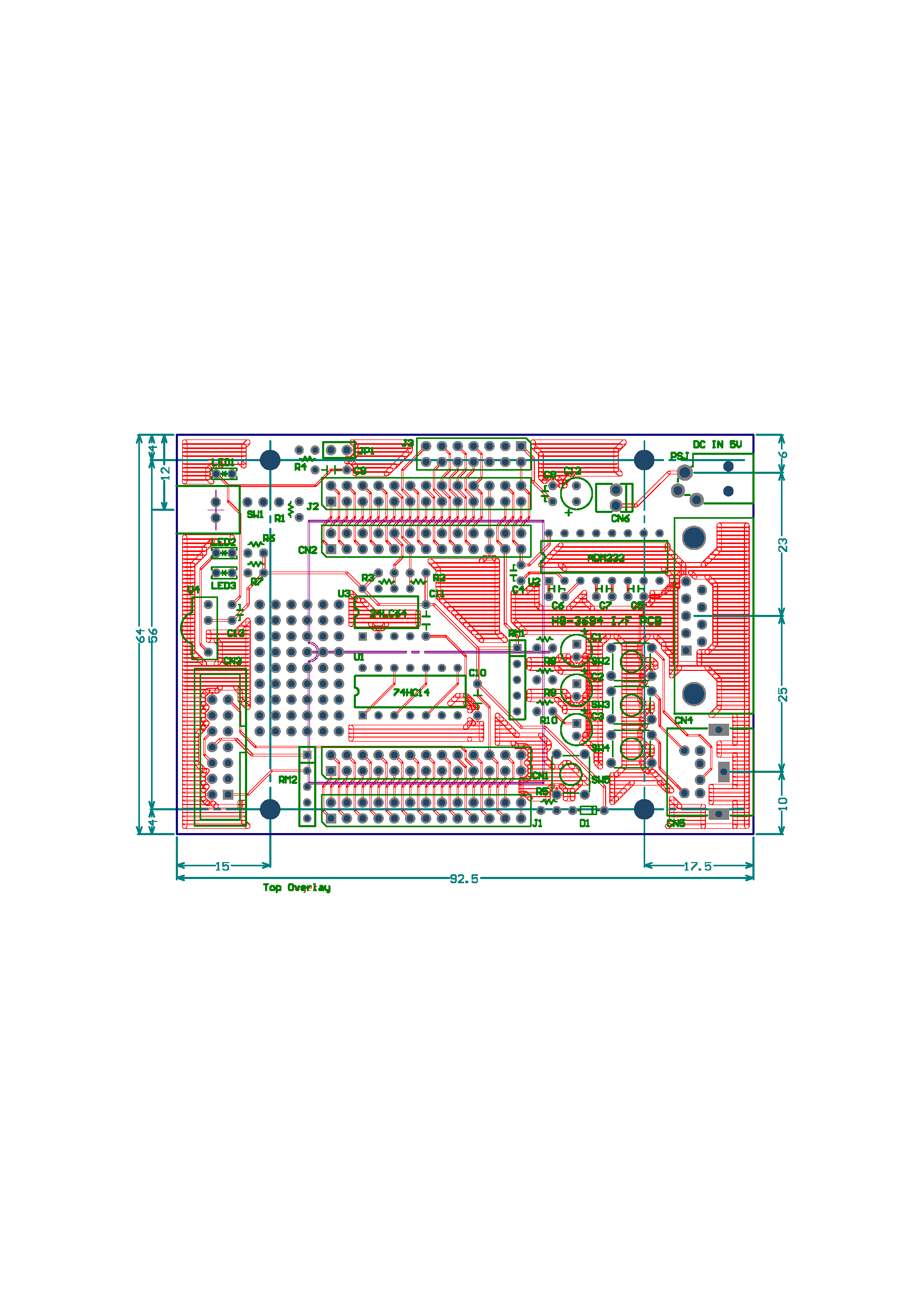

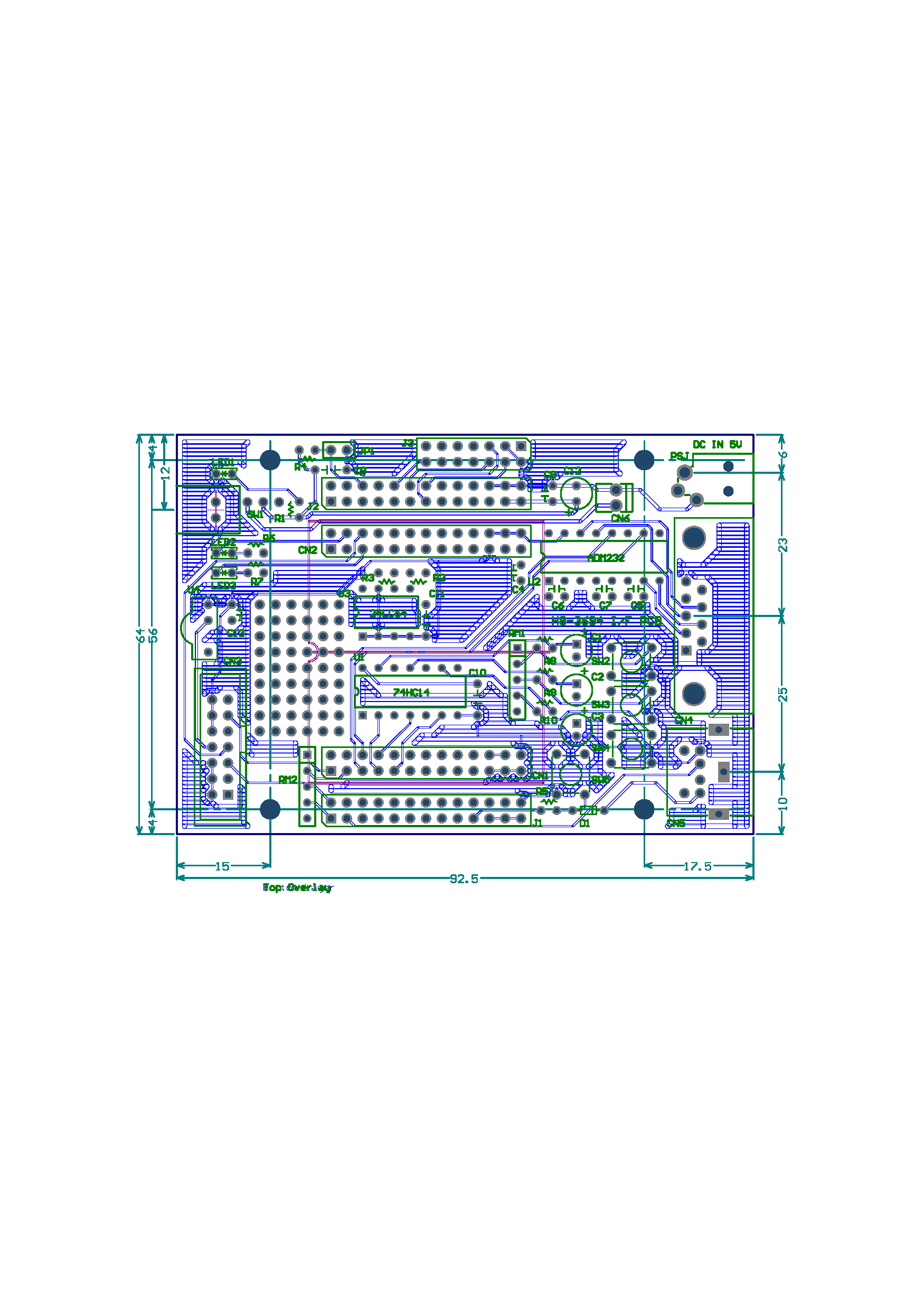

| シルク面+部品面バターン | シルク面+半田面バターン |
