DS87C530 PLCC52-DIP40変換基板情報

- 20-Oct-2005更新 -



DIP40の8051(互換)基板にDS87C530を

 DS87C530特有の回路(RTC用クリスタル,バッテリ)は変換基板上に実装して
あります.その他の一般的なポートをDIP40(600mil幅)に対応させてあります.

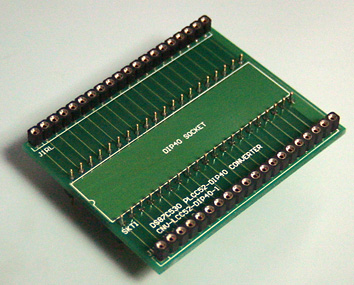

 変換基板は2階建構造で,1F/2Fは1列ソケットで分離する事も出来ます(勿論
固定してしまっても構わないのですが...)

CR2032ソケット,EAピン用ジャンパ,RTC用クリスタル
FR-4,t=1.6[mm],両面スルーホール,42 x 53.5[mm]
回路図 部品表

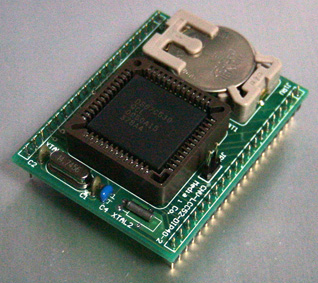

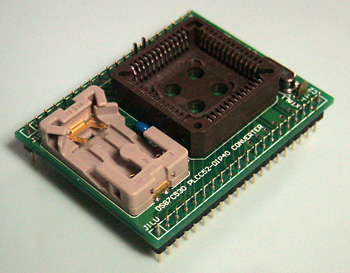

実装サンプル(サムネイル)
フルサイズ画像はサムネイルにリンクしてあります



基板に関するご質問は,e-mailにてお問い合わせ下さい.
